1. Designparametere og dimensjonskontroll

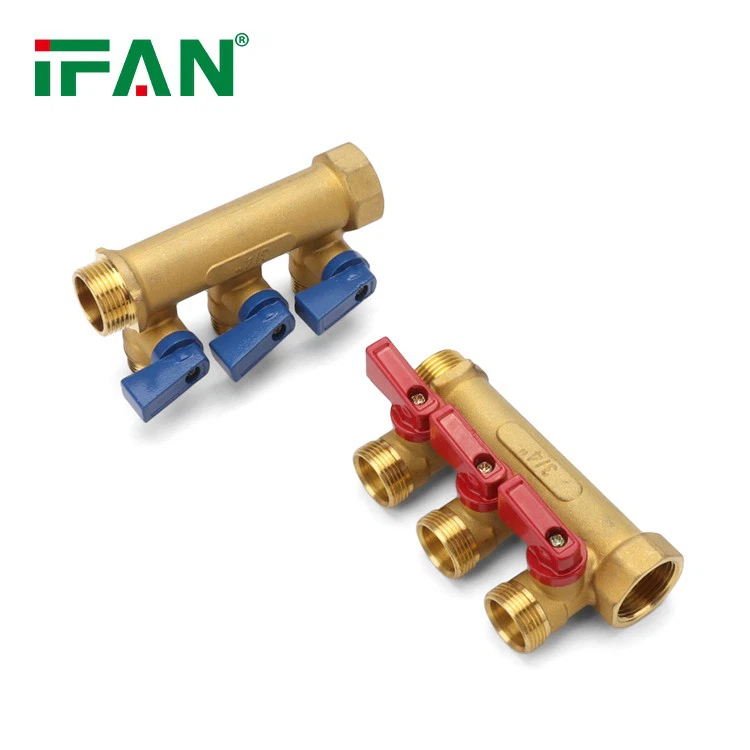

IFAN 3 måter messingvannsmanifold er konstruert med en T-type eller lineær konfigurasjon, og integrerer et hovedinntak med tre utløpsporter. Utformingen samsvarer med interne dimensjonale retningslinjer basert på en ISO -rørleggerdelkonvensjoner og toleranser. Senter-til-sentrumsavstanden mellom utsalgssteder, tråddimensjoner og generell kroppsgeometri opprettholdes innenfor strenge toleranser på ± 0. 05 mm. Dette sikrer nøyaktig innretting under systemmontering og minimerer risikoen for kryssstrødning eller feiljustering av tilkoblingen. CAD-basert design og presisjon CNC-modellering brukes for å simulere vannstrøm og strukturell belastningsfordeling over alle porter.
2. messingkomposisjon og materialsertifisering
Hver manifold er produsert av høykvalitets CW617N eller HPB 59-1 messing, kjent for sin maskinbarhet og korrosjonsmotstand. Innkommende råvarebilletter testes for sammensetning ved bruk av røntgenfluorescensspektrometri for å sikre samsvar med EN 12164\/12165 standarder. Sporelementer som bly, vismut og arsen kontrolleres strengt for å oppfylle kravene til drikkevann. Materiell sporbarhet opprettholdes gjennom varmetalls tagging. Messingen gjennomgår smiing eller støping, avhengig av modell, etterfulgt av etterbehandling som annealing for å lindre internt stress før maskinering begynner.
3. Gjenging Presisjon og kompatibilitetssikring
Innløps- og utløpsportene til 3- måten manifold er maskinert med ISO 228 (BSPP) eller NPT standardtråder basert på regional etterspørsel. Tråder kuttes på CNC-utstyr med høy presisjon, med overvåking av tonehøyde, mindre diameter og vinkel. Hver gjengede seksjon blir bekreftet ved hjelp av sertifiserte Go\/No-Go-målere, og en dreiemomenttest utføres for å bekrefte trådbeholderstyrke under typiske installasjonsbelastninger. Overflateuhet i gjengede regioner opprettholdes under RA 1,6 um for å sikre riktig tetning når det brukes med PTFE -tape eller trådforsegling.
4. Intern flytbane og hydraulisk design
Den interne boring av manifolden er designet for å redusere strømningsmotstand og turbulens. Den sentrale kanalen kobles symmetrisk til hvert utløp, med en enhetlig borediameter beregnet for å bevare strømningskonsistens over alle grener. IFAN anvender Computational Fluid Dynamics (CFD) modellering for å teste intern hydraulisk atferd før verktøy. Overgangen mellom hoved- og grenporter blir avfaset for å minimere virvler og optimalisere hastighetsfordelingen. Hver port er designet med en fullboringsstruktur for å unngå begrensning i volumetrisk strømning og trykktap.
5. Overflatebehandling og antikorrosjonsbehandling
For å beskytte mot miljøeksponering, bruker IFAN flere trinns overflatebehandlinger på messinglegemet. Disse inkluderer avfetting, mekanisk polering, syre passivasjon og valgfri nikkel- eller kromplating. Overflateplateringstykkelse måles med virvelstrømenheter og må oppfylle minimum 10 μm i belagte varianter. Finishen gjennomgår saltspray -tester i samsvar med ISO 9227 for å verifisere korrosjonsmotstand. De nakne messingmodellene blir også behandlet med antioksidasjonsbelegg for å forhindre overflateprøver under langvarig lagring og transitt.
6. Trykkmotstand og lekkasjetesting
Hver IFAN 3 måter messingvannmanifold blir utsatt for en serie trykkprøver før emballasje. Statisk trykkprøving utføres ved 1,5 × det nominelle arbeidstrykket-typisk 15 bar-for å bekrefte lekkasjefri ytelse på tvers av alle tilkoblinger. Testmedier inkluderer rent vann og trykkluft, avhengig av evalueringsfasen. Lekkasjeinspeksjon gjennomføres visuelt og elektronisk ved bruk av boble nedsenking og elektroniske lekkasjesensorer. En delmengde av hver batch gjennomgår burst -testing, der trykket økes til manglende validering av sikkerhetsmarginer over nominelle verdier.
7. Portjustering og konstruksjon av strukturell toleranse
Alle manifolder gjennomgår dimensjonell inspeksjon ved bruk av koordinatmålingsmaskiner (CMMS) og digitale bremser. Nøkkelparametere inkluderer portsenteravstand, vinkelrett på grener og konsistens total lengde. Den vinkelrette vinkelen til hvert utløp til manifoldlegemet måles for å sikre riktig romlig orientering under installasjonen. Ut-av-toleransedeler er isolert og gjennomgått for maskinering av kalibrering eller verktøy på verktøy. Disse kontrollene gjentas med faste intervaller over produksjonsbatch, i tråd med ISO 2859-1 statistiske prøvetakingsprotokoller.
8. Ventilgrensesnitt og valgfri komponentintegrasjon
3- portmanifolden er designet for å eventuelt imøtekomme mini kuleventiler eller sjekke ventiler ved hvert utløp. Utløpstrådene testes for konsentrisitet og dybde for å tillate sømløs ventilinstallasjon. Modeller som inkluderer forhåndsinstallerte ventiler gjennomgår en ekstra trykk- og aktiveringstest for å bekrefte ventilytelse. Ventiler er installert ved hjelp av kalibrerte dreiemomentverktøy, og en tetningsinspeksjon utføres for å sikre O-ring eller PTFE-engasjement. Denne modulære kompatibiliteten utvider manifoldens tilpasningsevne uten å kreve ytterligere strukturell modifisering.
9. Merking, sporbarhet og produktmerking
Hver IFAN 3 måter messingvannsmanifold er merket med et laser-etset batchnummer, størrelsesspesifikasjon og flytretningssymbol. Disse markeringene testes for lesbarhet etter eksponering for vann, varme og mekanisk slitasje. Manifold-kroppen kan også omfatte støpt eller inngravert IFAN-merkevarebygging for visuell autentisering. Sporbarhet opprettholdes fra råstoff til ferdig produkt ved hjelp av ERP-koblet strekkoding. All emballasje inkluderer en QR -kode som er koblet til produktsertifikat, testposter og installasjonsinstruksjoner, og sikrer full dokumentasjonskontroll.
10. Renslighet, håndtering og emballasjekontroll
Før den endelige emballasjen gjennomgår manifoldene ultralydrengjøring for å fjerne maskineringsoljer, metallflis og forurensninger. Renslighet er bekreftet med fiberoptisk visuell inspeksjon og overflatestesting. Enhetene er individuelt sekk eller bokset i skumfôrede kartonger for å forhindre trådskader under transitt. Tørkemiddelpakker er inkludert i bulkforsendelser for å forhindre oksidasjon. Endelig kvalitetssikring inkluderer drop -testing av pakket enheter og vibrasjonstesting i simulerte transportforhold. Merking inkluderer delnummer, trådtype, trykkklasse og produksjonsdato.
Konklusjon: Dimensjonell integritet og kontrollert ingeniørfag
IFAN 3 måter messingvannmanifold er konstruert for pålitelighet, hydraulisk balanse og dimensjonal presisjon. Fra høykvalitets messingvalg og nøyaktig CNC-maskinering til trådkontroll, overflatebehandling og trykkvalidering, utføres hvert produksjonstrinn under strenge kvalitetsprotokoller. Med integrert sporbarhet og modulær kompatibilitet, gjenspeiler denne mangfoldige typen IFANs produksjonsfokus på konsistens, tekniske detaljer og holdbar konstruksjon, og sikrer at den oppfyller kravene til rørleggerinstallasjoner i profesjonell kvalitet over hele verden.
